Пристрій контролю та сигналізації рівня УКС-1

Призначення

Пристрій контролю та сигналізації рівня УКС-1 призначений для автоматизації технологічних процесів, пов'язаних з контролем рівня електропровідних рідин у ємностях, відстійниках та інших резервуарах.

Область застосування

Підприємства харчової, хімічної, збагачувальної та інших галузей промисловості.

Принцип дії

Принцип дії пристрою УКС-1 оснований на виникненні електричного ланцюга між електродами кондуктометричного датчика, встановленого на контрольованому рівні та включенні реле сигналізації.

Склад виробу

Пристрій УКС-1 складається з блоку реле та трьох кондуктометричних датчиків. Для сигналізації та управління технологічним обладнанням блок реле має три електромагнітних реле, кожне з яких включається при появі між електродами відповідного датчика контрольованої рідини.

Переваги

Можливість контролювати не тільки рівень рідини в резервуарах, а й наявність рідини в піддонах внаслідок переливу резервуарів, крім того сигналізувати про ступінь промивання піддонів від пролитих розчинів

Висока надійність

Відсутність рухомих частин

Технічні характеристики

Напруга живлення

220 В

Споживана потужність

не більше 5 ВА

Кількість каналів контролю та сигналізації

3

Напруга на електродах датчика

не більше 1 В

Вихідні сигнали

контакти реле та світлодіодна індикація

Допустиме навантаження на контакти реле при напрузі 220 В

4 А

Ступінь захисту корпусу блоку реле

IР66

Габаритні розміри блоку реле

240 × 210 × 100 мм

Маса блоку реле

не більше 1,7 кг

Середній термін служби

не менше 14 років

Спосіб монтажу

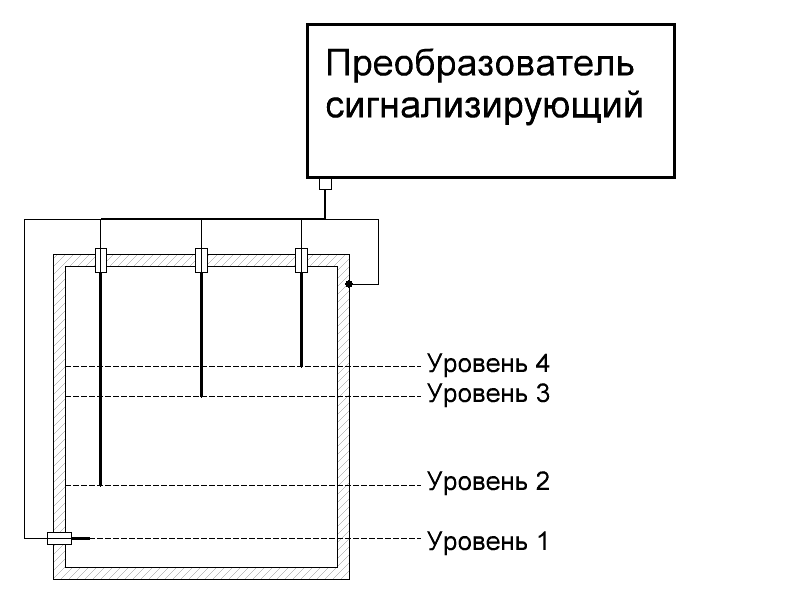

Датчики кондуктометричні кріпляться на опорі в ємності з контрольованим середовищем.
Блок реле монтується на стіні або щиті на відстані не більше 25 м від датчиків.
