Рівнемір

УЕМ-1

Рівнемір УЕМ-1

Призначення

Безперервне автоматичне вимірювання рівня рідких, сипучих, дрібнозернистих та порошкових середовищ у бункерах, силосах та інших відкритих виробничих ємностях з ручним та автоматичним включенням режиму вимірювання.

Область застосування

Технологічні ємності та апарати гірничо-збагачувальної, гідрометалургійної, хімічної та інших галузей промисловості. Контроль граничних значень рівня.

Принцип дії

Оснований на вимірюванні висоти зондом, підвішеним на гнучкому тросику, в момент торкання ним поверхні контрольованого матеріалу.

Переваги

Простота конструкції, надійність, мінімальне енергоспоживання, помірна ціна. Використання рівнеміра розширює технічні можливості вимірювання рівня сипучих, дрібнозернистих та порошкових середовищ.

Технічні характеристики

Основна приведена похибка
±0,1%
Рівнемір зберігає свої метрологічні характеристики при температурі:
- для механізму переміщення та зонда
від мінус 25 до 55°С
- для БОС та ПБР
від плюс 5 до 50°С
Напруга живлення
220+22-33 В
Споживана потужність
не більше 180 ВА
Температура контрольованого матеріалу
від плюс 1 до 100°С
Середній термін служби рівнеміра
6 років
Габаритні розміри, не більше:
- зонда
120 × 120 × 60 мм
- механізму переміщення
650 × 560 × 600 мм
- пускача безконтактного реверсивного
250 × 180 × 100 мм
- блоку обробки сигналів
200 × 274 × 105 мм
Маса, не більше:
- зонда
4 кг
- механізму переміщення
80 кг
- пускача безконтактного реверсивного
5 кг
- блоку обробки сигналів
5 кг

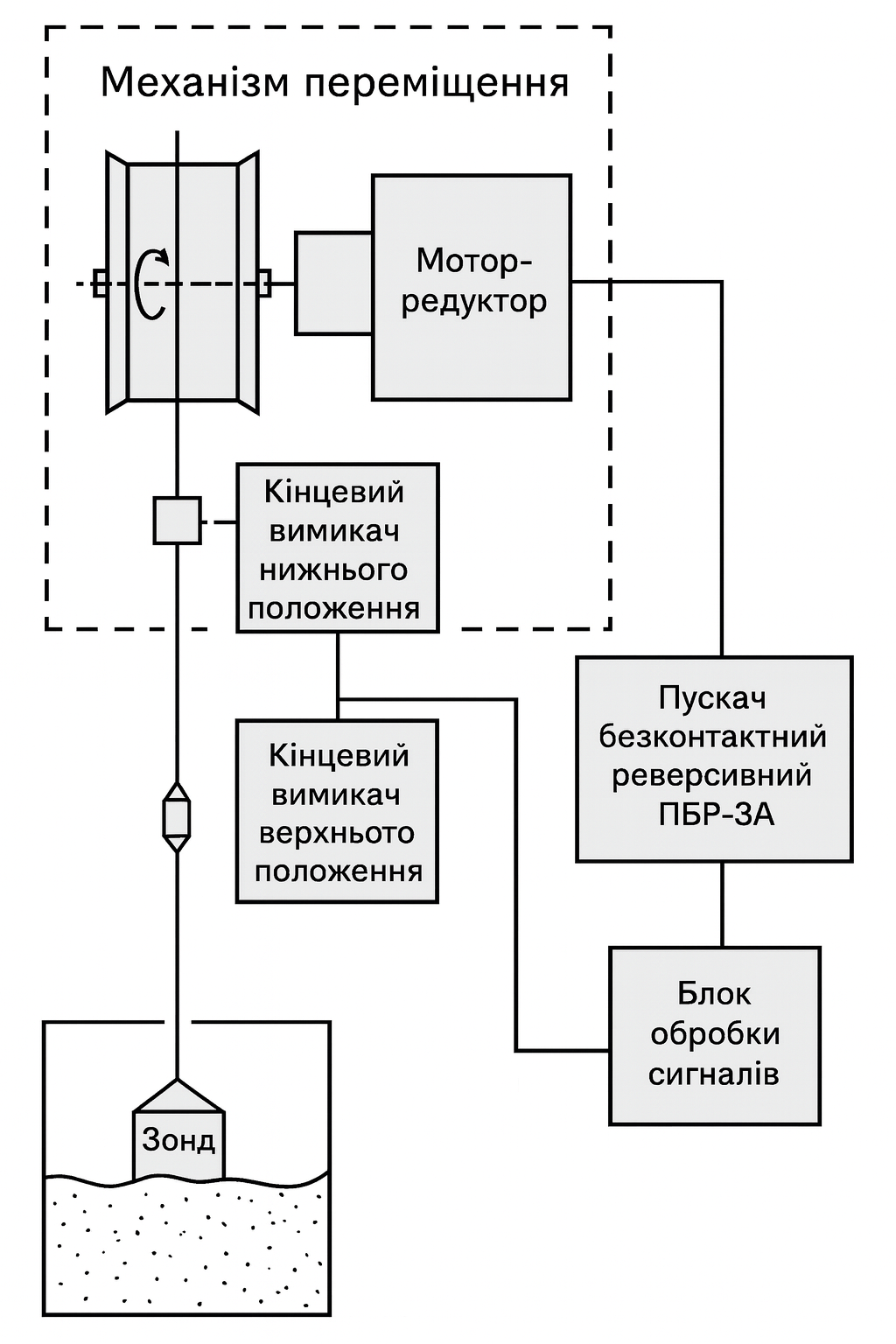

Склад виробу

  • Механізм переміщення
  • Зонд
  • Пускач безконтактний реверсивний
  • Блок обробки сигналів

Розмір вирізу на щиті для установки блоку обробки сигналів, мм 222 × 292.
За вимогою Замовника БОС може мати вихідний сигнал 0-5 або 4÷20 мА.
