Назначение
Автоматический непрерывный контроль массовой концентрации щелочи (соли, кислоты) в растворах и сигнализация о достижении установленных значений концентраций.

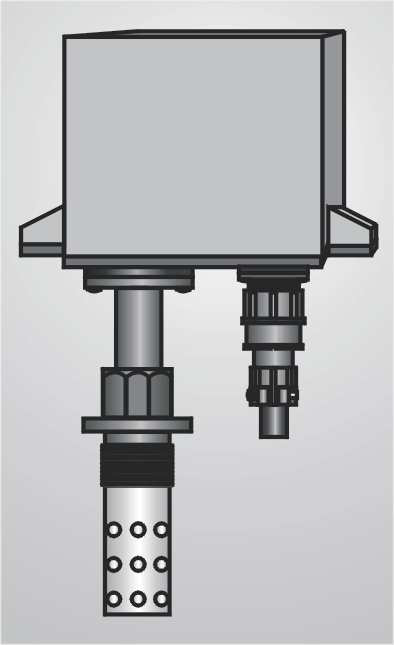

Анализатор жидких сред
АЖК-10
Область применения
Тепловые и атомные электростанции, выпарные установки, установки подготовки питьевой и технической воды (контроль солесодержания) и другие объекты. Может быть использован для контроля агрессивных технологических растворов и суспензий гидрометаллургической, химической и пищевой промышленности.
Принцип действия
Использована зависимость удельной электропроводности контролируемой жидкости от концентрации растворенных в ней солей, щелочей и кислот. В качестве чувствительного элемента применена кондуктометрическая ячейка, омываемая контролируемым раствором. В приборе производится автоматическая коррекция измерений при изменении температуры контролируемого раствора.
Достоинства и преимущества
Надежен в работе в условиях агрессивных сред
Экологически чист
Простая установка задания значения концентрации
Разборная конструкция делает датчик ремонтопригодным
Прибор выпускается вместо ранее поставляемых сигнализаторов СШК-3, СПКР-1, СЭ12, СЭ13, КК и др.
Технические характеристики
Основная приведенная погрешность
4,0%
Диапазоны концентраций растворов (г/м3 или мг/л по NaCl):
0,5÷5,0; 1,0÷10; 5,0÷50; 10÷100; 50÷500
Другие соли, кислоты, щелочи по требованию заказчика
Выходные сигналы:
Токовый, мА
0-5, 4-20
Контакты реле
Есть
Диапазон установки задания на сигнализацию
10÷100% от предельного значения шкалы
Температура контролируемой среды
не более +120°С
Давление в трубопроводе
не более 0,6 МПа
Питание от сети переменного тока:
Напряжение
220 В
Частота
50 Гц
Габаритные размеры:
Датчик ДТЩ-7А-31
170 x 280 x 120 мм
Блок питания
130 x 100 x 60 мм
Срок службы
8 лет
Комплект поставки
Датчик ДТЩ-7А-31
1 шт.
Блок питания
1 шт.
По желанию Заказчика в комплект поставки могут включаться проточный бачок и холодильник, а также осуществляться шефмонтаж, наладка и сервисное обслуживание.
Способ монтажа
Датчик ДТЩ-7А-31 монтируется на технологическом оборудовании (трубопровод, аппарат и пр.). Блок питания навесного монтажа устанавливается в щитовом помещении.
