Назначение
Устройство контроля и сигнализации уровня УКС-2 предназначено для автоматизации технологических процессов, связанных с контролем уровня электропроводных жидкостей в емкостях, отстойниках и др. резервуарах.
Устройство контроля и сигнализации
уровня УКС-2
Область Применения
Предприятия пищевой, химической, обогатительной и других отраслей промышленности.
Принцип действия
Принцип действия устройства УКС-2 основан на преобразовании электрического сопротивления цепи между электродами кондуктометрического датчика в выходной сигнал реле и включении светодиодной индикации. Одним из электродов может быть металлическая стенка емкости в которой установлены датчики.
Состав изделия
Устройство УКС-2 состоит из преобразователя и четырех кондуктометрических датчиков. Для сигнализации и управления технологическим оборудованием преобразователь имеет четыре электромагнитных реле, каждое из которых срабатывает при появлении между электродами датчика контролируемой жидкости.
Достоинства и преимущества
Возможность контролировать не только уровень жидкости в резервуарах, а и наличие жидкости в поддонах в результате перелива резервуаров
Высокая надежность
Отсутствие подвижных частей
Технические характеристики
Напряжение питания
220 В
Потребляемая мощность
не более 5 ВА
Количество каналов контроля и сигнализации
4
Напряжение на электродах датчика
не более 1 В
Выходные сигналы
замкнутые контакты реле и включение светодиодов
Допустимая нагрузка на контакты реле при напряжении 220 В
4 А
Степень защиты корпуса преобразователя
IP66
Габаритные размеры
240 × 210 × 100 мм
Масса блока реле
не более 1.7 кг
Средний срок службы
не менее 14 лет
Температура контролируемой среды
от +1 до +100 °С
Конструкция и габаритные размеры датчика определяются условиями эксплуатации и требованиям Заказчика.

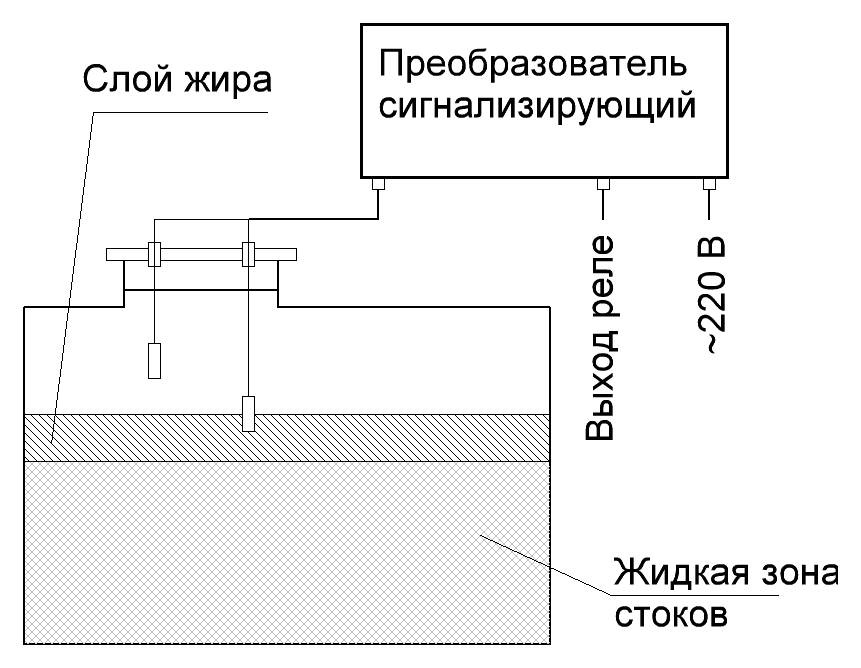

Способ монтажа
Датчики кондуктометрические крепятся на резьбе М20х1.5 на верхней или боковой стенках емкости с контролируемой средой.
Преобразователь крепится на стене или на щите на расстоянии до 50 м от установленных датчиков.
