Назначение
Взвешивание и учет расхода материалов нарастающим итогом, перемещаемых пластинчатыми конвейерами.
Весы ковшовые
КВК-1
Область Применения
Весы могут быть использованы в цементной, горнорудной, металлургической, химической, строительной и других отраслях промышленности.
Принцип действия
Масса материала, находящегося в ковшах конвейера, воспринимается тензодатчиками и преобразуется в выходной электрический сигнал, который поступает на вход субблока первичного преобразования (сБПП). Датчик положения, закрепленный на раме конвейера, преобразует скорость конвейера в пропорциональную частоту и поступает на другой вход сБПП.
СБПП осуществляет преобразование этих сигналов в цифровую форму, затем полученный результат и передается в субблок управления и индикации (сБУИ), в котором выводится на цифровой индикатор в виде значений производительности, нарастающего итога, погонной нагрузки и скорости конвейера.
Достоинства и преимущества
Полуавтоматическая подстройка нуля
Энергонезависимая память
Возможность взвешивания материалов с температурой более 100 °С
Высокая надежность работы в условиях запыленности, повышенной влажности и вибрации
Возможность дозирования (включение/выключение конвейера или питателя)
Технические характеристики
Предел допускаемой погрешности, %, от измеренной суммарной массы
±2
Цена деления шкалы и дискретность отсчета
10 кг
Линейная плотность материала
20÷250 кг/м
Диапазон производительности
10÷1000 т/ч
Скорость конвейера
0,1÷1,5 м/с
Вид отсчетного устройства
индикаторы БОС
Управление режимом работы
с кнопок БОС
Число разрядов индицируемого параметра
4
Связь с внешними устройствами
RS485
Выходной токовый сигнал
(0÷5); (0÷20); (4÷20) мА
Количество дискретных входов/выходов
4
Основные индицируемые параметры:
- Масса взвешиваемого материала нарастающим итогом, т
- Производительность конвейера, т/ч
Компенсация массы ненагруженного конвейера
полуавтоматическая
Время выхода на установившийся режим работы при включении
не более 2 мин
Питание от сети переменного тока:
- напряжением
(220 +22 -33) В
- частотой
50±1 Гц
Потребляемая мощность
не более 10 Вт
Срок службы
не менее 15 лет

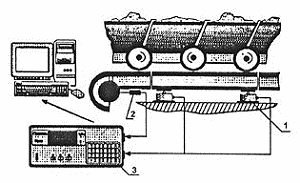

Состав изделия
поз. 1 Устройство грузоприемное (с тензодатчиками (поз.2)
1 шт.
поз. 3 Датчик положения
1 шт.
поз. 4 Блок обработки сигналов (вкл.сБПП и сБУИ)
1 шт.
