Назначение
Уровнемер предназначен для непрерывного автоматического измерения уровня сыпучих и жидких сред в технических аппаратах, резервуарах, силосах, бункерах.
Уровнемер емкостной
УРЕ-1
Область Применения
Предприятия пищевой, химической, обогатительной и других отраслях промышленности.
Принцип действия
Принцип действия уровнемера основан на зависимости емкости между электродами датчика от уровня контролируемой среды.
Достоинства и преимущества
Автоматическая калибровка уровнемера применительно к диэлектрическим свойствам концентрируемой среды
Высокая надёжность
Отсутствие подвижных частей
Наглядное представление информации
Возможность включения в локальную цепь посредством цифрового интерфейса RS485
Возможность подключения ко вторичному преобразователю до 32-х датчиков
Технические характеристики
Измеряемое значение уровня
от 1 до 30 м
Напряжение питания датчика
24 (+2,4; -3,6) В
Напряжение вторичного преобразователя
220 (+22; -33) В
Потребляемая мощность
не более 20 ВА
Цифровой выход-интерфейс RS485
скорость обмена 9600 бод
Средний срок службы
не менее 14 лет
Состав изделия

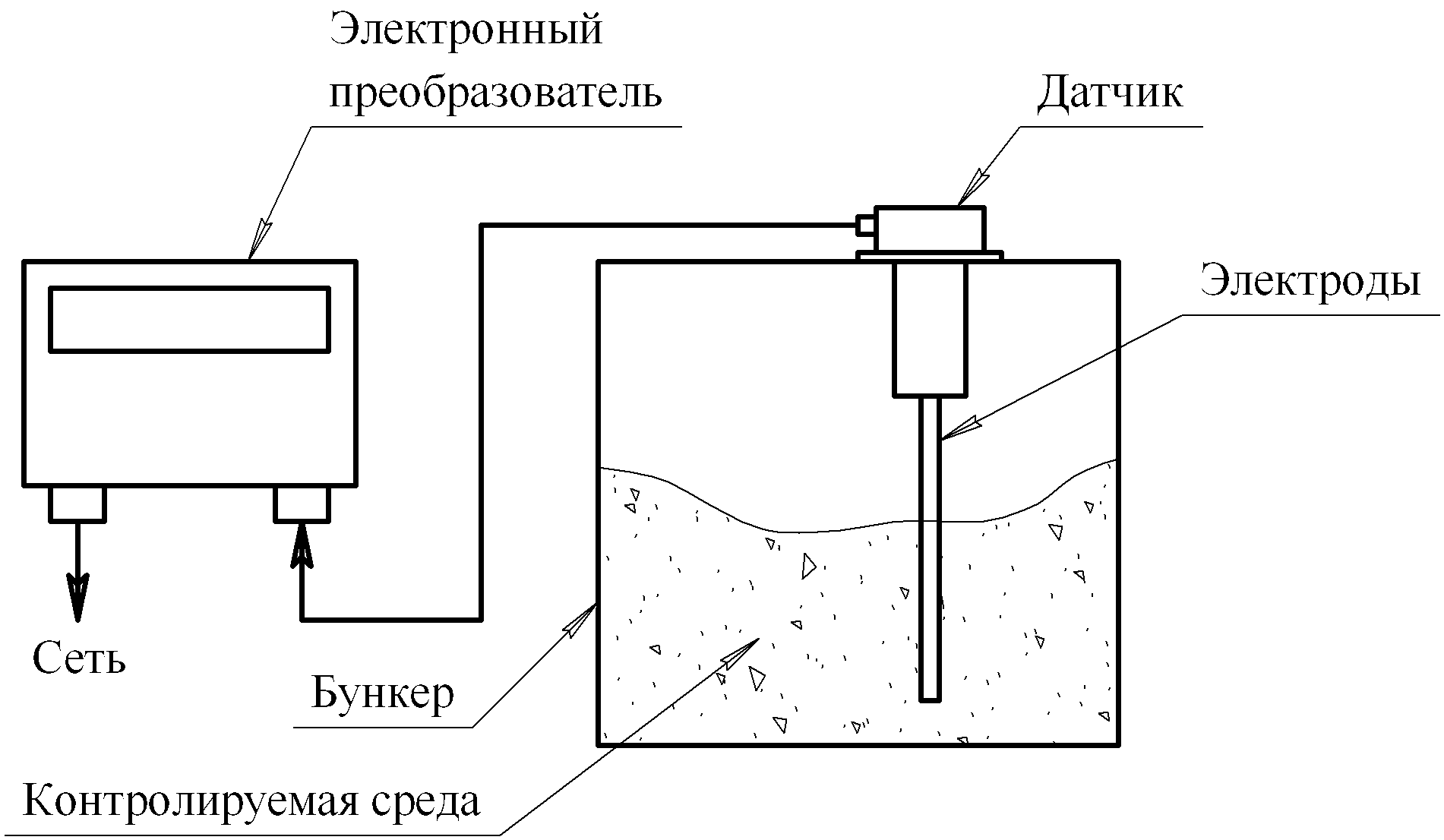

Уровнемер УРЕ-1 состоит из емкостного датчика и вторичного преобразователя с цифровым индикатором.
Способ монтажа
Датчик уровнемера крепится на крышке емкости с контролируемой средой.
Электронный преобразователь монтируется на стене или щите в операторском помещении на расстоянии до 1200м от датчика.
Габаритные размеры
Датчик:
- корпус электронной схемы
ø120 × 70 мм
- длина электродов
от 1 до 30 м
Вторичный преобразователь
240 × 190 × 190 мм
