Плотномер поплавковый тензометрический ПТ-1

Назначение

Плотномер предназначен для автоматического непрерывного измерения плотности растворов и пульп в открытых ёмкостях.

Область применения

Обогатительные фабрики черной и цветной металлургии

Предприятия химической промышленности

Предприятия пищевой промышленности

Другие отрасли промышленности

Принцип действия

Принцип действия плотномера основан на измерении выталкивающей силы действующей на поплавок, со специальным покрытием, полностью погруженный в анализируемую среду.


                            Светодиодный экран позволяет контролировать:


Мгновенное значение измеряемой плотности
Текущее усредненное значение плотности
Выходной ток, соответствующий усредненному значению

Достоинства и преимущества

Простота настройки и проверки работоспособности

Высокая надёжность

Регулируемая отстройка от случайных высокочастотных помех

Высокая чувствительность

Наглядное представление информации

Возможность выбора шкалы выходного сигнала

Наличие архива средних измеренных значений

Отсутствие подвижных частей

Технические характеристики

Диапазон измерения плотности

800-2000 кг/см³

Основная приведенная погрешность измерения

±2%

Температура окружающей среды

5÷50°С

Температура контролируемой среды

5÷100°С

Напряжение питания

220⁺²²_-33 В

Потребляемая мощность

не более 5 Вт

Выходной сигнал

0÷5 мА (4÷20 мА)

Масса в сборе

не более 9 кг

Интерфейс

RS-485

Габаритные размеры

БОС (блок обработки сигналов)

250 × 100 × 200 мм

Поплавок

Ø 80 × 200 мм

ТД (тензодатчик)

170 × 130 × 150 мм

Состав изделия

Поплавок

Погружается в анализируемую среду

Датчик силы тензометрический (ДТ)

Измеряет выталкивающую силу, действующую на поплавок

Микропроцессорный блок обработки сигналов (БОС)

Обрабатывает данные и выводит результаты измерений

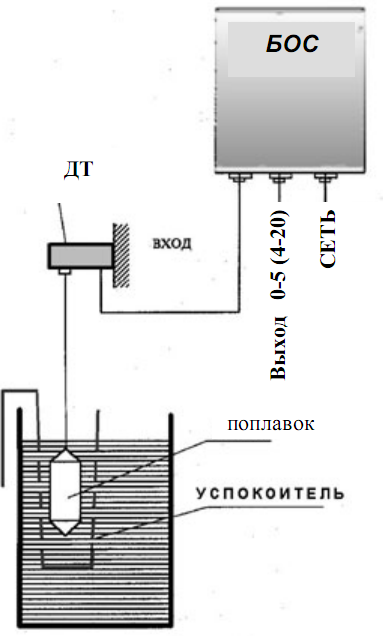

Способ монтажа

1

Датчик тензометрический крепится к опоре над емкостью, в которую погружается поплавок.

2

Поплавок подвешивается на тросике и размещается в спокойной зоне технологической емкости.

При отсутствии спокойной зоны в емкость монтируется успокоитель жидкости, в который помещается поплавок.

3

Измерительный блок (БОС) монтируется на стене или на щите на расстоянии не более 60 м от датчика.

* Схематическое изображение монтажа. За подробной информацией обратитесь к инструкции по установке.
