Назначение
Непрерывное автоматическое измерение уровня жидких, сыпучих, мелкозернистых и порошковых сред в бункерах, силосах, и других открытых производственных емкостях с ручным и автоматическим включением режима измерения.
Уровнемер
УЭМ-1
Область Применения
Технологические емкости и аппараты горно-обогатительной, гидрометаллургической, химической и других отраслей промышленности. Контроль предельных значений уровня.
Принцип действия
Основан на измерении высоты зондом, подвешенным на гибком тросике, в момент касания им поверхности контролируемого материала.
Достоинства и преимущества
Простота конструкции, надежность, минимальное энергопотребление, умеренная цена. Использование уровнемера расширяет технические возможности измерения уровня сыпучих, мелкозернистых и порошковых сред.
Технические характеристики
Основная приведенная погрешность
±0,1%
Уровнемер сохраняет свои метрологические характеристики при температуре:
- для механизма перемещения и зонда
от минус 25 до 55°С
- для БОС и ПБР
от плюс 5 до 50°С
Напряжение питания
220+22-33 В
Потребляемая мощность
не более 180 ВА
Температура контролируемого материала
от плюс 1 до 100°С
Средний срок службы уровнемера
6 лет
Габаритные размеры, не более:
- зонда
120 × 120 × 60 мм
- механизма перемещения
650 × 560 × 600 мм
- пускателя бесконтактного реверсивного
250 × 180 × 100 мм
- блока обработки сигналов
200 × 274 × 105 мм
Масса, не более:
- зонда
4 кг
- механизма перемещения
80 кг
- пускателя бесконтактного реверсивного
5 кг
- блока обработки сигналов
5 кг

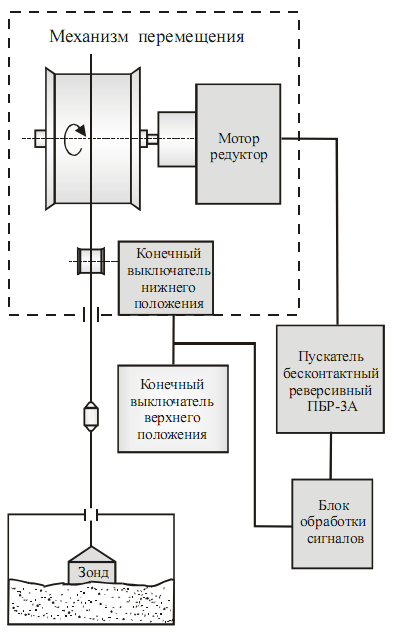

Состав изделия
- Механизм перемещения
- Зонд
- Пускатель бесконтактный реверсивный
- Блок обработки сигналов
Размер выреза на щите для установки блока обработки сигналов, мм 222 × 292.
По требованию Заказчика БОС может иметь выходной сигнал 0-5 или 4÷20 мА.
