Назначение
Устройство контроля и сигнализации уровня песка СПК-1 предназначено для непрерывного автоматического контроля наполнения песком, илом и т.д. емкости отстойников и др. резервуаров.
Устройство контроля и сигнализации
уровня песка СПК-1
Область Применения
Предприятия пищевой, химической, обогатительной и других отраслей промышленности.
Принцип действия

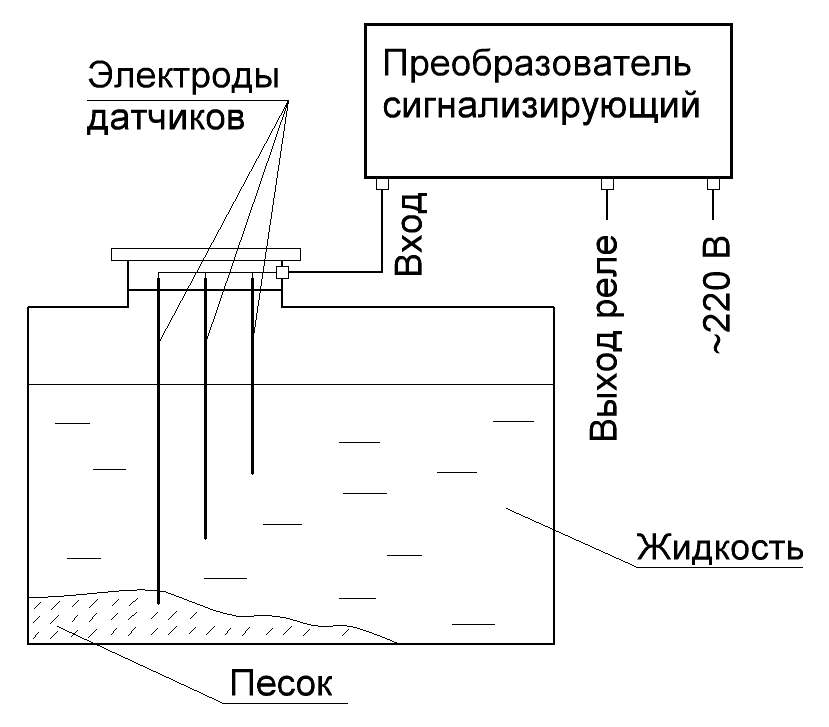

Принцип действия сигнализатора СПК-1 основан на измерении соотношения сигналов кондуктометрических датчиков, один из которых установлен на уровне допустимого накопления песка, а второй – выше этого уровня.
Состав изделия
Сигнализатор СПК-1 состоит из двух кондуктометрических датчиков и преобразователя для сигнализации и управления технологическим оборудованием.
Достоинства и преимущества
Возможность контролировать уровень песка в резервуарах независимо от загрязненности стоков щелочами, кислотами и др.
Высокая надежность
Отсутствие подвижных частей
Технические характеристики
Напряжение питания
220 В
Потребляемая мощность
не более 5 ВА
Напряжение на электродах датчика
не более 1 В
Выходные сигналы
контакты реле и включение светодиодов
Допустимая нагрузка на контакты реле при напряжении 220 В
4 А
Степень защиты корпуса преобразователя
IР66
Габаритные размеры преобразователя
240 × 210 × 100 мм
Масса преобразователя
не более 1.7 кг
Средний срок службы
не менее 14 лет
Конструкция и габаритные размеры датчика определяются условиями эксплуатации и требованиям Заказчика.
Способ монтажа
Датчики кондуктометрические крепятся на опоре в емкости с контролируемой средой.
Преобразователь монтируется на стене или щите на расстоянии не более 25 м. от датчиков.
