Дозатор весовой ленточный

ДЛ-11

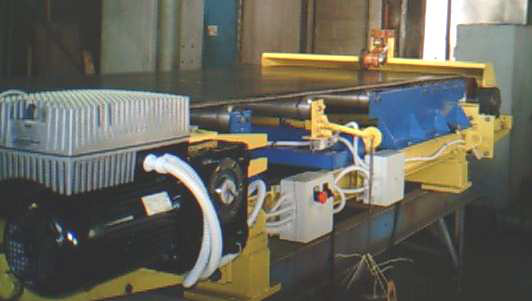

Дозатор весовой ленточный ДЛ-11

Назначение

Дозатор весовой ленточный ДЛ-11 предназначен для непрерывного динамического взвешивания и дозирования сыпучих материалов в различных отраслях промышленности в т.ч. черная и цветная металлургия, пищевая промышленность и строительство.

Дозатор применяется как автономное устройство, так и в составе комплексных весодозирующих систем.

Оснащен ограничителями схода ленты, автоматическим устройством направляющим движение ленты и датчики отключения дозатора при сходе ленты.
Для обеспечения стабильности натяжения ленты предусмотрено автоматическое натяжное устройство.

Функции

Подача материала с заданной производительностью
Учет расхода дозируемого материала накапливаемого итогом
Измерение скорости транспортерной ленты
Измерение и индикация параметров дозирования (итог, масса, скорость; текущая и заданная производительность)
Обработка входных сигналов и формирование управляющих воздействий на электропривод
Формирование токового сигнала, пропорционального текущей производительности (0-20 mA или 4-20 mA, выбирается программно)
Контроль и сигнализация аварийных ситуаций (из-за схода ленты, останов дозатора, отсутствия материала на ленте, срабатывания токовой защиты электропривода)
Местное/дистанционное задание значений производительности
Возможность вывода информации на ЭВМ верхнего уровня через RS-485
Возможность выдачи дискретных выходных сигналов на блокировку смежного оборудования

Технические характеристики

1
Наибольший предел производительности (НПП)
до 10000 т/ч
2
Предел допускаемой погрешности дозирования
±0,5%
3
Управление электродвигателем
частотный преобразователь
4
Режим работы
непрерывный
5
Питание от сети переменного тока:
- для блока обработки сигналов:
напряжение
(220 +22 -33) В
частота
(50±1) Гц
- для электропривода:
напряжение
3 × 380 В
частота
(50±1) Гц
6
Условия эксплуатации:
6.1
Температура окружающего воздуха
от минус 20 до 60 °С
6.2
Температура дозируемого материала
до 180 °С
7
Компоновка
одноагрегатная, без загрузочного устройства
8
Ширина ленты
400 ÷ 3000 мм
9
Полный средний срок службы
15 лет

Режим работы системы управления дозатором

Автоматический (регулируемый)
Непрерывное дозирование
Ручной (показывающий)
Непрерывное взвешивание
Калибровка
При ненагруженной движущейся ленте

Состав изделия

1
Конвейер весовой короткобазовый
1
2
Мотор-редуктор частотно регулируемый
1
3
Датчик силоизмерительный тензорезисторный («HBM» PW10C3)
2
4
Датчик скорости ленты
1
5
Микропроцессорный блок обработки сигналов
1
6
Шкаф управления
1
7
Задатчик («МIКРОЛ» БРУ-7)
1
8
Документация эксплуатационная, комплект
1

Комплект поставки согласовывается с Заказчиком и производится в соответствии с исходными данными опросного листа, отраженными в техническом задании при заключении договора.

Годовые эксплуатационные требования

Еженедельный осмотр и очистка от мусора
1 раз в год калибровка
